Etiquetas de mapa



Si desea indicar el estado de E/S de mapas:

  1. En el menú Ver, seleccione Navegación de mapa.

  2. Desplácese por los mapas para seleccionar el que desea utilizar.

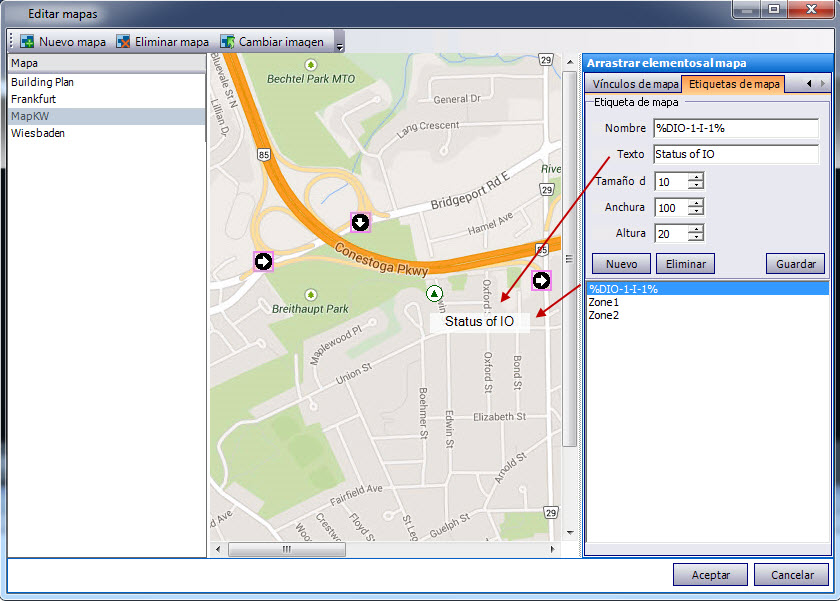

  3. En la esquina superior derecha del cuadro de diálogo Mapa, haga clic en Editar mapas. Se abre el cuadro de diálogo Editar mapas.

  4. Haga clic en la ficha Etiquetas de mapa.

  5. En el campo Nombre, introduzca %DIO-X-Y-Z%

donde X = ID del dispositivo,

Y = E (entrada) o S (salida),

Z = número de entrada/salida.

Z también podría especificar el número de módulo como NúmerodeMódulo_NúmerodeEntradaSalida.

  1. En el cuadro de texto, introduzca “Estado de E/S.” Este cuadro de texto cambiará automáticamente a la pantalla con el estado de E/S del dispositivo.

  2. Haga clic en Guardar.

  3. Arrastre la etiqueta de la lista a la ubicación correcta en el mapa.

  4. Haga clic en Aceptar.





Ejemplos:

%DIO-3-I-1%  à   Enlaces al dispositivo 3, entrada 1

 %DIO-3-O-2_1% à  Enlaces al dispositivo 3, salida 1, en el módulo 2

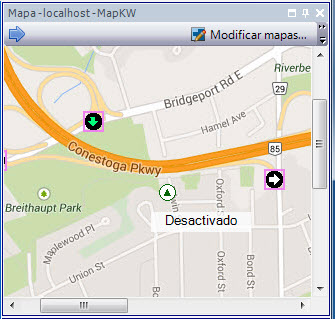

El estado del dispositivo de E/S se muestra en la etiqueta del mapa.
