SNMP-Support basiert auf Microsofts Extendible SNMP Agent. Während der Symphony Installation wird der Symphony SNMP-Erweiterungsagent durch Änderungen in der Windows-Registrierung mit dem SNMP-Agenten von Microsoft registriert.
Wichtig: Die Symphony-Funktion Info abrufen bietet mehr Informationen als Durchgehen von MIB-Dateien mithilfe eines SNMP-Abfragetools. Siehe Umfangreiche Diagnosedaten abrufen. |

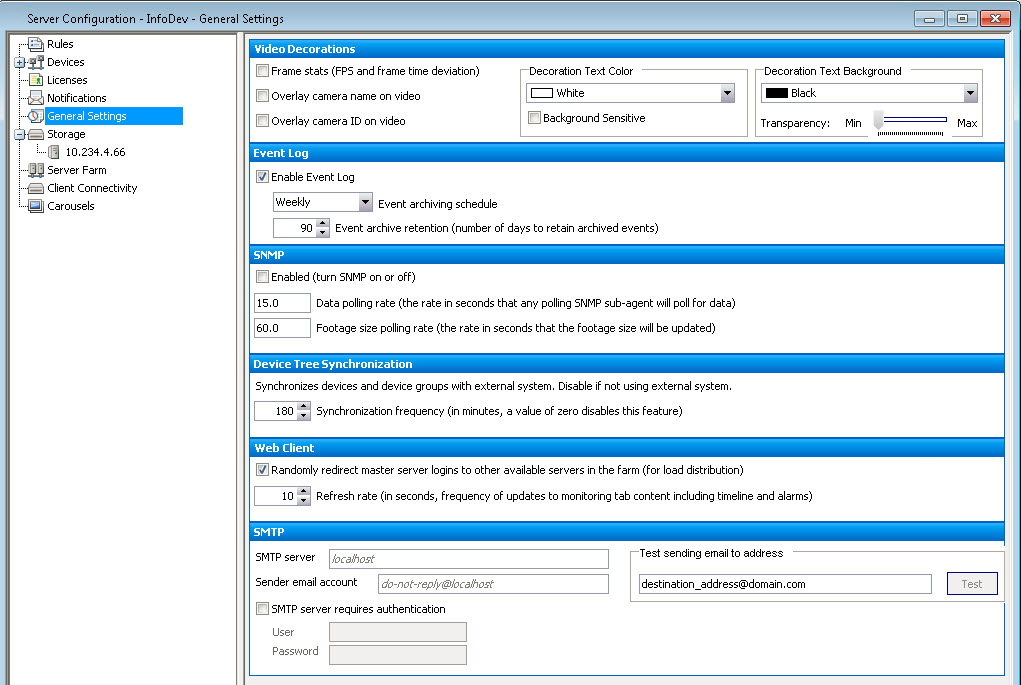

Abschnitt „SNMP“ im Dialogfeld „Allgemeine Einstellungen“
So aktivieren Sie SNMP in Symphony:
Stellen Sie sicher, dass die SNMP-Windows-Komponente von Microsoft installiert ist und konfigurieren Sie diese so, dass sie automatisch mit Windows gestartet wird.
Aufgabe 1: Aktivieren Sie SNMP in Symphony
1 Wählen Sie im Menü Server die Option Konfiguration.
2 Klicken Sie im linken Fenster auf Allgemeine Einstellungen. Das Dialogfeld Allgemeine Einstellungen wird geöffnet.
3 Aktivieren Sie im Gruppenbereich SNMP das Kontrollkästchen Aktiviert und klicken Sie auf OK.
4 Neustart von Symphony-Diensten: Wählen Sie im Menü Server die Option Dienste und anschließend die Option Symphony-Dienste starten aus.
Aufgabe 2: Sicherheit des SNMP-Dienstes konfigurieren
Microsofts SNMP-Agent unterstützt SNMP v2c. Daher muss der SNMP-Agent für die akzeptierten Communitynamen und Hosts konfiguriert werden.
1. Stellen Sie sicher, dass der SNMP-Dienst auf Ihrem Computer installiert ist: Systemsteuerung > Programme und Funktionen > Windows-Funktionen > Kontrollkästchen „Simple Network Management-Protokoll (SNMP)“

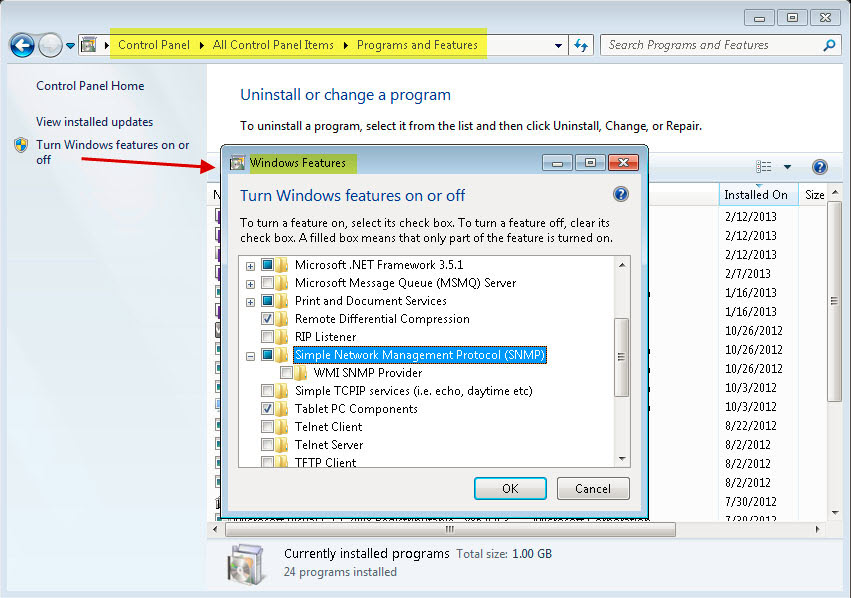

Windows-Funktion: SNMP
2 Stellen Sie sicher, dass Sie als lokaler Administrator angemeldet sind. Andernfalls kann, abhängig von Ihrem Windows-Betriebssystem, im Dialogfeld SNMP Service Properties (SNMP-Diensteigenschaften) nicht auf die Registerkarte Security (Sicherheit) zugegriffen werden.
3 Öffnen Sie die Eigenschaften des SNMP-Diensts über die Windows-Diensteverwaltungskonsole.

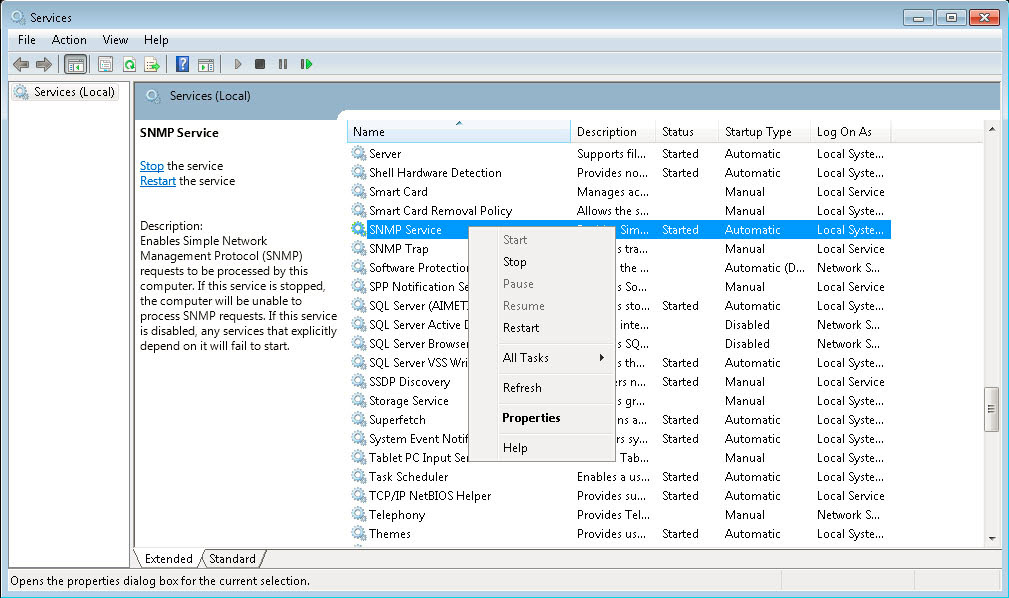

Dialogfeld „Windows-Dienste“ mit „SNMP-Dienst“
4 Klicken Sie auf die Registerkarte Sicherheit.

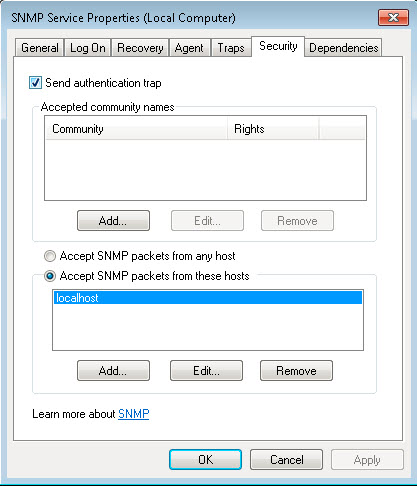

Dialogfeld „SNMP-Diensteigenschaften“
5 Erstellen Sie die gewünschten Communities (z. B. „public=“ mit der Berechtigung „NUR LESEN“).
6 (Optional) Beschränken Sie, von welchen Hosts aus SNMP-Anforderungen gesendet werden dürfen.
7 Klicken Sie auf OK.
1. Starten Sie
die Symphony-Dienste:
Wählen Sie im Menü Server die Option Dienste und anschließend die OptionSymphony-Dienste starten aus.
Zu diesem Zeitpunkt werden SNMP-Daten von den Diensten AI
InfoService und AI Watchdog bereitgestellt.
• Der Dienst AI Watchdog ist für die Bereitstellung der Dienststatus-SNMP-Werte zuständig, der Dienst AI InfoService für alle anderen Werte.
• Die AI SNMP Registry (AI SNMP-Registrierung) dient der Registrierung aller Unteragenten und wird von unserem SNMP Extension Agent (SNMP-Erweiterungsagenten) verwendet.
• Die Managementwerte von Symphony befinden sich unter Objekt-ID 1.3.6.1.4.1.34101.1.
2 Verwenden Sie für die Abfrage des SNMP-Agenten ist ein SNMP-Softwarepaket. Beispielsweise können Sie ein Tool mit grafischer Benutzeroberfläche wie den MIB Browser von iReasoning verwenden: http://ireasoning.com/mibbrowser.shtml.
3 Starten Sie MIB Browser und öffnen Sie die MIB-Dateien von Symphony. Die MIB-Dateien von Symphony befinden sich üblicherweise unter „Programme“: C:\Programme\Aimetis\Symphony\mib files.
• Falls Sie den MIB Browser von iReasoning verwenden, müssen Sie die MIB-Dateien von Symphony zunächst in den Browser laden: File > Load MIBs. Navigieren Sie im daraufhin angezeigten Dateimanager zu den MIB-Dateien von Symphony (aimetis.mib und symphony.mib), und wählen Sie diese aus.
• Legen
Sie außerdem für SNMP using UDP (SNMP über
UDP) die Option SNMP Retries (SNMP-Wiederholungen)
auf 2 fest.
(Tools > Options > General
[Werkzeuge > Optionen > Registerkarte Allgemein],
Feld „SNMP Retries“=2 [SNMP-Wiederholungen=2])
4 Geben Sie 127.0.0.1 als Adresse ein, und bearbeiten Sie die erweiterten Optionen, um die Read-Community auf das Programm hinzuweisen (z. B. „public=“ Community mit der Berechtigung „NUR LESEN“).
.jpg)

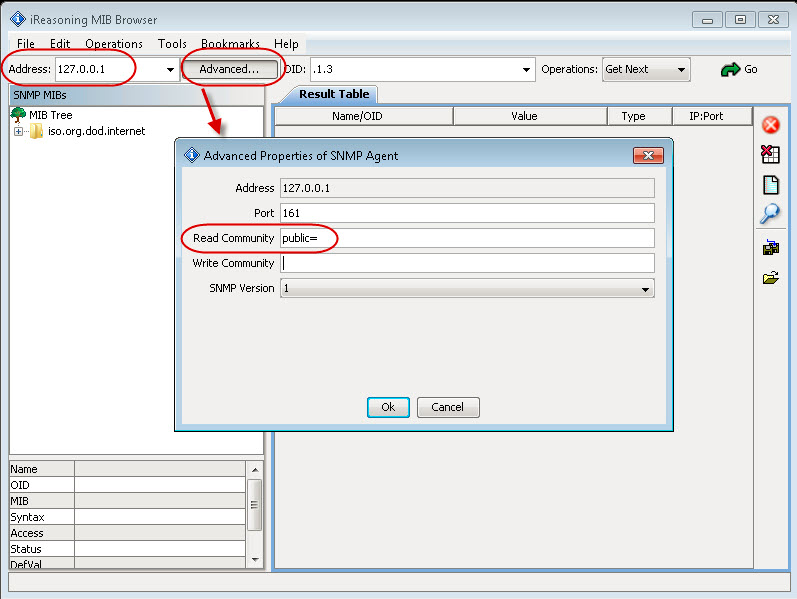

Beispiel mit MIB-Browser von iReasoning und dem Feld „Address“ (Adresse) sowie dem Dialogfeld „Advanced options“ (Erweiterte Optionen)
5 Gehen Sie alle Managementwerte durch, die sich in der untergeordneten Symphony-Baumstruktur befinden.
.jpg)

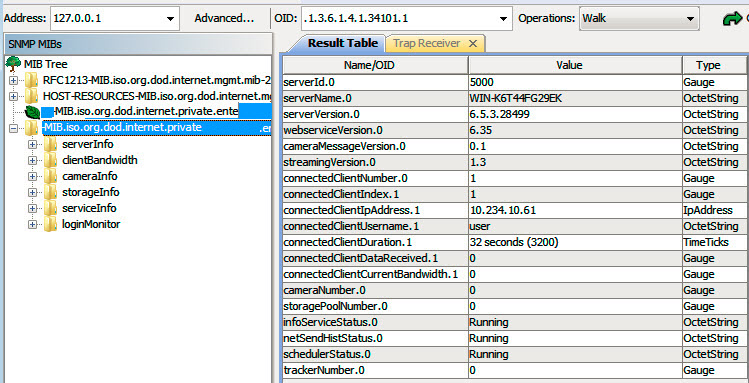

In MIB Browser mit Symphony-MIB-Dateien nach dem Durchgehen der Werte
6 Beschreibungen einzelner Objekt-IDs finden Sie in Tabelle:
Kategorie |
Details |
Beschreibung |
Trap ja/nein |
server Info |
Server-ID |
|
|
|
Server Computer Name |
|
|
versionInfo |
Serverversion |
Assembly-Version des Symphony-Servers |
|
|
webserviceVersion |
Version für Symphonys Webdienst-Protokoll |
|
|
cameraMessageVersion |
Version für Symphonys Kamerameldungs-Protokoll |
|
|
streamingVersion |
Version für Symphonys Streaming-Protokoll |
|
clientBandwidth |
connectedClientNumber |
Anzahl der mit diesem Symphony-Server verbundenen Clients |
|
|
connectedClientIndex |
Eindeutiger Wert für jeden verbundenen Client |
|
|
connectedClientIpAddress |
IP-Adresse des verbundenen Clients |
|
|
connectedClientUsername |
Benutzername, unter dem der Client eine Verbindung hergestellt hat |
|
|
connectedClientDuration |
Dauer der Verbindung des Clients mit diesem Server |
|
|
connectedClientDataReceived |
Vom Client über diese Verbindung empfangene Daten (in KB) |
|
|
connectedClientCurrentBandWidth |
Aktuelle Bandbreite in KB/s zwischen dem Client und diesem Server |
|
cameraInfo |
cameraNumber |
Anzahl der durch diesen Server verwalteten Kameras |
|
|
cameraID |
Eindeutige ID der Kamera |
|
|
cameraName |
Name der Kamera |
|
|
footagePath |
Pfad zu den Videodaten der Kamera |
|
|
footageSize |
Umfang der Videodaten dieser Kamera (in Byte) |
|
storageInfo |
storagePoolNumber |
Anzahl der von diesem Server verwalteten Speicherpools |
|
|
storagePath |
Pfad zum Speicherpool |
|
|
storageCapacity |
Kapazität der Speicherpools in MB |
|
|
storagePercentAvailable |
Verfügbare Kapazität im Speicherpool, ausgedrückt als Prozentsatz von storageCapacity |
|
|
storageFootageSize |
Umfang der Videodaten im Speicherpool in MB |
|
|
storageFootageFiles |
Anzahl der Videodatendateien im Speicherpool |
|
serviceInfo |
infoServiceStatus |
Status des Diensts AI InfoService |
|
|
netSendHistStatus |
Status des Diensts AI NetSendHist |
|
|
schedulerStatus |
Status des Diensts AI Scheduler |
|
|
trackerNumber |
Anzahl der Tracker-Dienste |
|
|
trackerID |
ID des Trackers |
|
|
trackerStatus |
Status des Diensts AI Tracker für die trackerID |
|
loginMonitor |
authorizedLoginNotif |
Bei einer erfolgreichen Anmeldung gesendete Benachrichtigung |
Ja |
|
unauthorizedLoginNotif |
Bei einem unberechtigten Anmeldungsversuch gesendete Benachrichtigung |
Ja |
|
loginNotifyIpAddress |
IP-Adresse des verbundenen Clients |
|
|
loginNotifyUsername |
Benutzername, unter dem der Client sich anzumelden versucht |
|
|
loginNotificationMessage |
Meldung mit zusätzlichen Details zum Anmeldungsversuch |
|
alarmMonitor |
alarmNotif |
Bei Auftreten oder Markieren eines Alarms gesendete Benachrichtigung |
Ja |
|
alarmNotifyCameraId |
Kamera-ID der Kamera, die den Alarm aufgezeichnet hat |
|
|
alarmNotifyCameraName |
Kameraname der Kamera, die den Alarm aufgezeichnet hat |
|
|
alarmNotifyUserId |
Benutzer-ID des Benutzers, der den Alarm markiert hat |
|
|
alarmNotifyUserName |
Benutzername des Benutzers, der den Alarm markiert hat |
|
|
alarmNotifyMarkedDelay |
Zeitpunkt, an dem der Alarm markiert wurde |
|
|
alarmNotifyFalseAlarm |
Handelt es sich um einen Fehlalarm |
|
|
alarmNotifyRuleId |
Regel-ID der den Alarm verursachenden Regel |
|
|
alarmNotifyRuleName |
Regelname der den Alarm verursachenden Regel |
|
|
alarmNotifyDBId |
ID des Alarms |
|
|
alarmNotifyComment |
Mit dem Alarm verknüpfte Anmerkungen |
|
|
alarmNotifyMSSinceChange |
Zeitdauer zwischen Auftreten und Feststellung des Alarms in Millisekunden |
|
Symphony fängt alle unbefugten Anmeldungen und alle Alarme ab, sobald diese auftreten oder vom Benutzer markiert (als Alarme bezeichnet) werden. |
Wenn Sie lieber mit einem Befehlszeilen-Tool als mit einem MIB-Browser mit grafischer Benutzeroberfläche arbeiten, können Sie die MIB-Dateien mit einem kostenlosen Befehlszeilen-Tool (Net-SNMP) durchgehen. (Der Befehl snmpwalk führt automatisch eine Sequenz von verketteten GETNEXT-Anforderungen aus.)
• Anweisungen finden Sie unter Net-SNMP: http://net-snmp.sourceforge.net/
Weiterhin bieten die folgenden Websites Informationen zu SNMP:
• Funktionsweise von SNMP: http://technet.microsoft.com/en-us/library/cc783142.aspx
• Effiziente Verwendung eines MIB-Browsers: http://www.unleashnetworks.com/resources/articles/88-how-to-effectively-use-a-mib-browser.html
