Com o Symphony é possível criar video walls usando vários computadores e controlando-os remotamente através da rede.
O video wall não é uma parede física, mas uma representação de software de uma coleção de monitores reais que exibem vídeo.
• A coleção de monitores pode estar em uma única parede de uma sala ou em diferentes locais físicos.
• Vários video walls podem ser associados a um conjunto, cada um com diferentes grupos e layouts de monitores.
Qualquer Symphony Client pode se tornar um cliente de video wall.
• Quando um Symphony Client é designado como um cliente de video wall, todos os monitores associados a esse cliente podem ser incluídos em um video wall.
• Qualquer cliente na rede pode controlar os monitores remotamente.

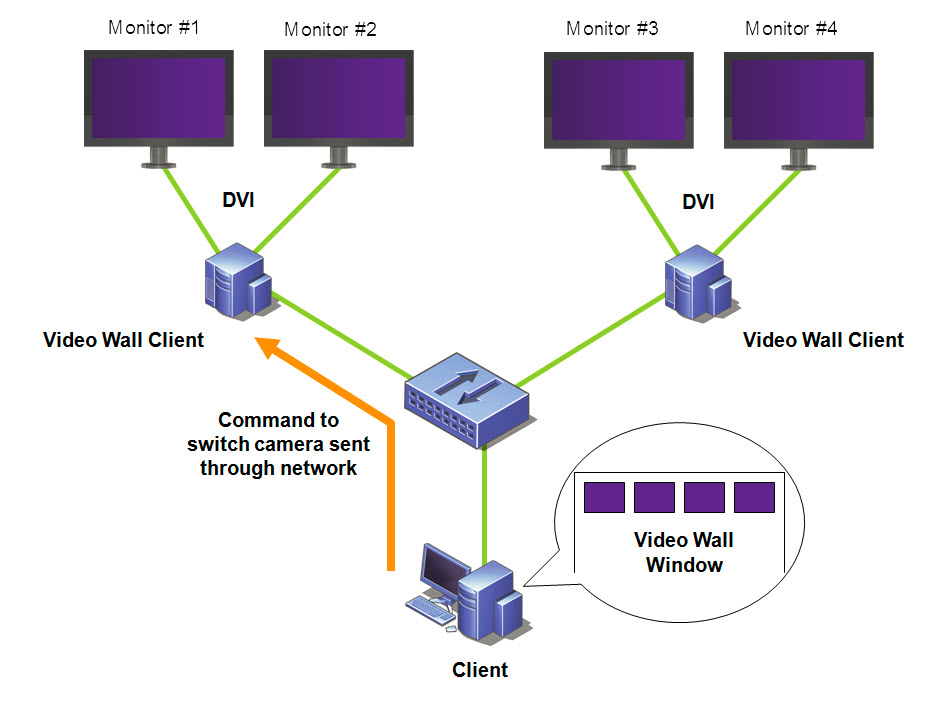

Video wall
Para configurar e gerenciar video walls no Symphony Client:
Tarefa 1: Registrar os computadores (clientes) cujos monitores serão usados no video wall
1. Faça login em cada computador (cliente) que está fisicamente conectado aos monitores que serão usados no video wall. Usando o diagrama a seguir como exemplo, você faria login no computador (cliente) B ou C ou em ambos.
2. Inicie o software Symphony Client.
3. No menu Server, selecione Video Wall.
4. A caixa de diálogo Video Wall é exibida. Clique na guia Video Wall Client Configuration.
5. Clique em Register current Symphony Client. Isso permite controlar remotamente esse cliente registrado a partir de uma janela de video wall que você criará na Tarefa 2. (Você poderá controlar o vídeo remotamente, alternar câmeras, criar/alterar/fechar uma Multi View e muito mais opções desse cliente registrado.) A Aimetis fornece um SDK para esse recurso. Para obter mais detalhes, consulte https://www.aimetis.com/Xnet/Downloads/SDKs.aspx
Caixa de diálogo Video Wall
Tarefa 2: Criar o video wall
1. Faça login em um computador (cliente) que você deseja usar para criar o layout do video wall e controlar os computadores que você registrou na Tarefa 1. Usando o diagrama a seguir como exemplo, você faria login no computador (cliente) A.

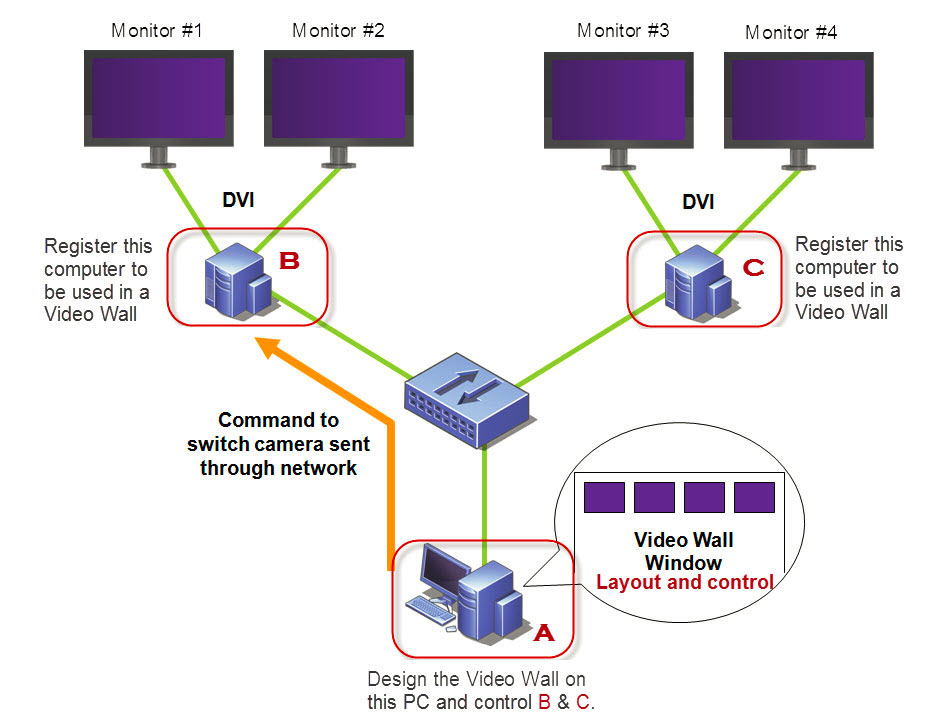

Usar o computador A para criar o video wall
2. Inicie o Symphony Client.
3. No menu Server, selecione Video Wall. A caixa de diálogo Video Wall é exibida.
4. No menu File, selecione Design Video Wall. O Video Wall Designer é exibido (Video Wall Designer).
5. Clique em New para criar um novo layout. Por padrão, o layout chama-se VideoWall1. Você pode renomeá-lo clicando no nome para editar/digitar um novo nome.

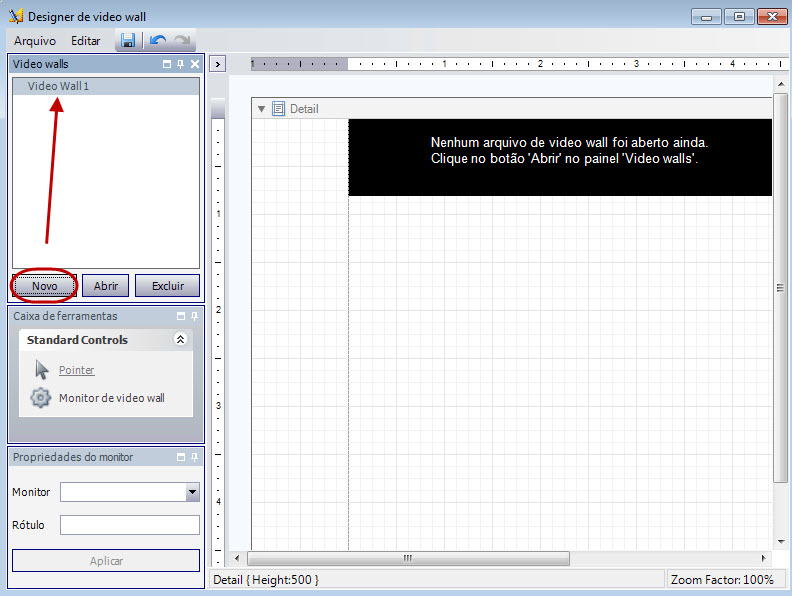

Video Wall Designer
6. Selecione o nome do video wall e clique em Open. Uma mensagem é exibida no campo de layout, indicando que você agora deve selecionar os monitores a serem usados no video wall que você planeja criar. Usando o diagrama de exemplo (Usar o computador A para criar o video wall), você selecionaria o monitor B 1 ou 2, ou o monitor C 3 ou 4.
7. No painel esquerdo, em Tool Box, selecione link do ícone Video Wall Monitor e arraste-o para a grade. Se mais de um monitor estiver conectado, arraste-o também para a grade.

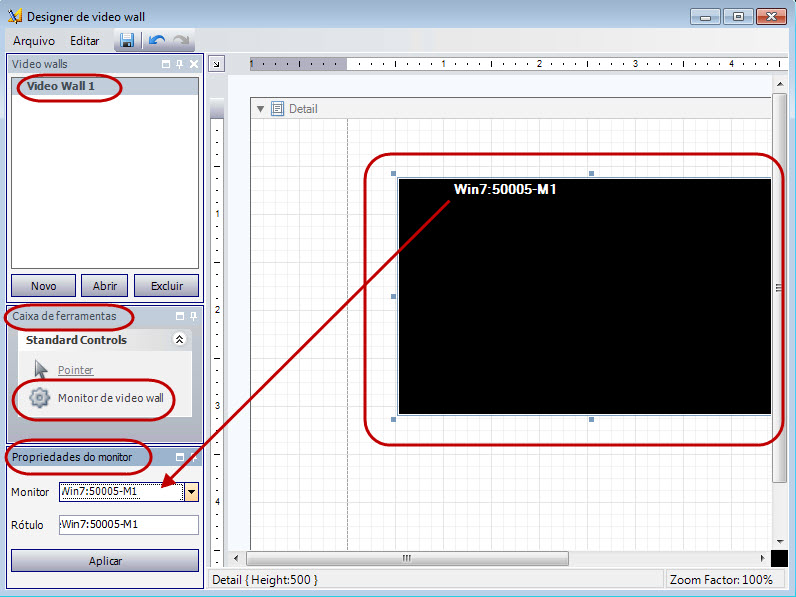

8. Uma caixa preta com o nome do monitor é exibida na grade. Clique na caixa para ativá-la. O nome do monitor é exibido em Monitor Properties, no painel esquerdo, nos campos Monitor e Label (Alterando o rótulo do monitor).
9. (Opcional) Você pode rotular o monitor com um nome curto, facilmente identificável, por exemplo, Monitor B. Edite o campo Label para inserir o nome. Clique em Apply.
10. Você pode redimensionar os monitores representados na grade. Clique no monitor e arraste as caixas de dimensionamento conforme necessário. Para mover o monitor na grade, clique no centro da caixa preta e arraste a caixa inteira.

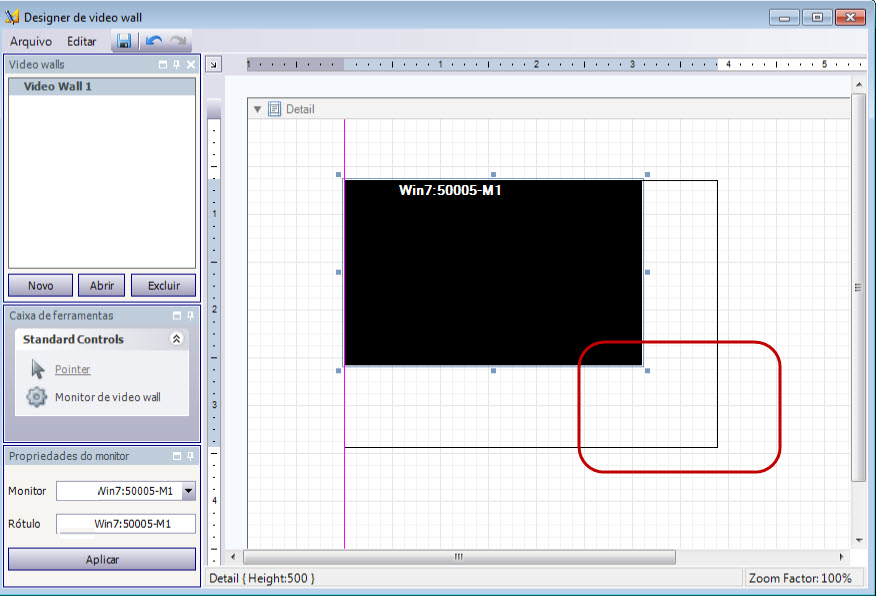

Redimensionando o monitor
11. Quando estiver satisfeito com o layout, salve-o. No menu File, selecione Save e, em seguida, Exit.
Tarefa 3: Ajustar o layout e o controle do video wall
1. Inicie o Symphony Client no computador em que você criou o layout do video wall. (Por exemplo, na Usar o computador A para criar o video wall, seria o computador A.)
2. No menu Server, selecione Video Wall. A caixa de diálogo Video Wall é exibida.
3. Clique na guia Video Wall.
4. No campo de lista suspensa Current Video Wall, selecione um layout. (Este é o layout que você salvou na Tarefa 2.)
Importante: neste ponto, agora você tem controle da exibição em outros monitores. (Usando o diagrama de exemplo na Usar o computador A para criar o video wall, você estaria controlando o layout no Cliente B ou C.) |
5. Você tem várias opções para controlar o layout nos monitores registrados.
• Alterar ou fechar a visualização de câmera
• Menu de contexto da visualização de câmera
• Menu de contexto da visualização de câmera

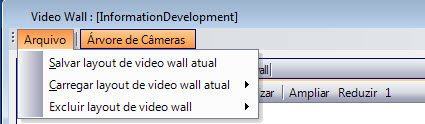

• Save Current Video Wall Layout/Load Current Video Layout
Para alterar as câmeras, no menu principal da caixa de diálogo Video Wall, clique em Camera Tree. O painel Camera Tree é exibido. Arraste uma câmera de Camera Tree para o layout.
Permite alterar o layout dos clientes registrados para visualização de câmera.
1. Clique na barra de título do monitor para ativar o botão.
2. Clique no botão Adicionar visualização de câmera.
3. Na lista suspensa Numero de visualizações de câmeras, selecione o número de visualizações de câmera.
Aqui é possível alterar ou fechar as visualizações nos clientes remotos.
1. Clique na barra Camera View. Os botões Change Camera View e Close Camera View ficam ativos.
2. Se você clicar em Change Camera View, selecione o número de visualizações de câmera na lista suspensa Numero de visualizações de câmera.
Se houver uma exibição Camera View, clique com o botão direito do mouse na barra de múltiplas visualizações (não na barra de título do monitor). O menu de contexto é exibido. Você pode mostrar/ocultar as opções Tool Strip, Timeline, Navigation Bar, ou exibir a tela inteira nos clientes remotos.
Clique com o botão direito do mouse em um painel (não na barra de título do monitor). O menu de contexto é exibido. Você pode ativar o vídeo ao vivo, mostrar/ocultar as opções Tool Strip, Timeline, Navigation Bar, ou alterar as Settings da visualização de câmera no cliente remoto.
• Este layout é salvo no computador remoto (cliente) e NÃO no computador de controle. Usando o diagrama de exemplo (Usar o computador A para criar o video wall), o layout seria salvo no computador B ou C (se C estiver online), mas não em A. Cada cliente de video wall conectado (registrado) salva (ou carrega) seu layout de cliente no próprio computador.
• O name do layout, no entanto, também é salvo no banco de dados.
Se você clicar no botão Atualizar, todas as telas serão atualizadas imediatamente; caso contrário, a janela do video wall atualizará a captura de tela de cada visualização de câmera em rodízio. São necessários 30 segundos para atualizar todas as visualizações de câmera.
Permite aplicar zoom ao layout. O zoom não é aplicado às imagens em clientes remotos (registrados).
No gerenciador de video wall, você pode clicar duas vezes em um painel para exibir a imagem no modo de tela inteira. Clicando duas vezes novamente a visualização será restaurada ao estado anterior.
