En las cámaras de red o los servidores de video puede:
• Añadir una cámara de red
• Configurar funciones avanzadas, por ejemplo, el horario de grabación
• Configurar motores analíticos (licencia Enterprise únicamente)
Para añadir una nueva cámara de red o un nuevo servidor de video:
1. En el menú Servidor, seleccione Configuración. Se abrirá el cuadro de diálogo Configuración con los Dispositivos mostrados en el panel derecho.

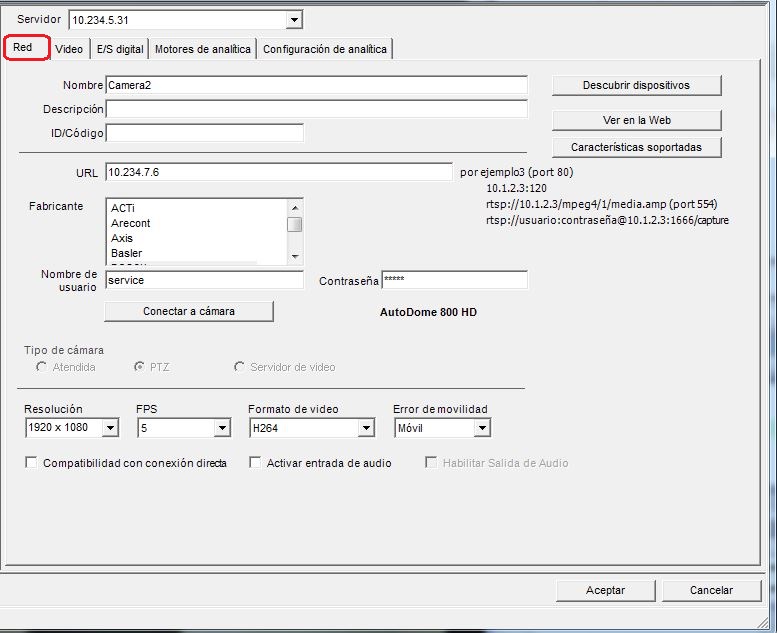

2. En el panel derecho, haga clic en Nuevo. Aparecerá la ficha Red.
Campo/botón |
Descripción |
Descubrir dispositivos |
Abre el cuadro de diálogo Descubrir dispositivos en el que se muestra un árbol de dispositivos. Abra la marca para ver una lista de dispositivos. |
Ver en navegador web |
Abre un navegador web con la URL de la cámara (dirección IP). |
Características compatibles |
Abre el navegador web con la lista de AimetisXnet de dispositivos compatibles. |
Servidor |
Nombre del servidor que administra las cámaras. |
Nombre |
Introduzca un nombre apropiado y fácilmente identificable para la cámara. |
Descripción |
Introduzca una descripción fácilmente identificable. Por ejemplo, “Cámara junto a puerta delantera”. |
ID/Código |
Introduzca el código o identificación que utiliza para clasificar e identificar fácilmente sus cámaras. |
URL |
Dirección IP del dispositivo |
Fabricante |
Para identificar una cámara en el sistema, selecciónela por su marca. |
Nombre de usuario |
Introduzca un nombre de usuario para tener acceso a la cámara. Esta puede estar preestablecida en función del protocolo de su empresa. |
Contraseña |
Introduzca una contraseña para tener acceso a la cámara. Esta puede estar preestablecida en función del protocolo de su empresa. |
Conectar a cámara |
El servidor Symphony se conecta a la cámara y detecta automáticamente la Resolución, los FPS, y el Formato de video. |
Tipo de cámara |
Seleccione una de las opciones: Atendida, PTZ, o Servidor de video |
Atendida |
Tipo de cámara atendida. |
PTZ |
Tipo de cámara con barrido/inclinación/zoom (Pan-Tilt-Zoom). |
Servidor de video |
Para un dispositivo que utiliza una entrada COAX (de una cámara analógica), dispone de un compresor y un puerto de red como salida. |
Resolución |
Existen varias resoluciones, por ejemplo, 160x120, 176x144, 240x180, 320x240, 480x360, 640x480 |
Fotogramas por segundo
Ejemplo práctico: • FPS = 5 en la cámara • El usuario selecciona una analítica de video con un valor FPS predeterminado (o elige un valor FPS) distinto del parámetro de la cámara, por ejemplo FPS = 8 Resultados: • Si la cámara se sincroniza con la configuración de Symphony, FPS=8 se utilizará para la transmisión desde cámaras, la descompresión, el análisis de video, la escritura en disco, el video en directo, la grabación histórica y las búsquedas. • Si Formato de video = MJPG • FPS=8 se utilizará para la transmisión desde una cámara, la descompresión y la analítica de video. • FPS=5 se utilizará para la escritura en disco, el video en directo, la grabación histórica y las búsquedas. • Si la cámara NO se sincroniza con los parámetros de Symphony, el valor FPS en la cámara tiene prioridad, independientemente de la configuración de Symphony. Así, en nuestro ejemplo, FPS=5 se utilizará para la transmisión desde cámaras, la descompresión, el análisis de video, la escritura en disco, el video en directo, la grabación histórica y las búsquedas. |
|
Formato de video |
Existen varios formatos en función del tipo de cámara: MJPG, H264, H264 Unicast, H264 Multicast, H264 Over TCP, H264 Over HTTP, H264 over HTTPS |
Error de movilidad |
Si se establece en Móvil, el dispositivo se puede mover a otro servidor de la granja durante un error. Si se establece en Inmóvil, el dispositivo no se puede mover. Cualquier dispositivo que requiera acceso a los recursos disponibles sólo en un servidor único (por ejemplo, puerto COM, SDK especial o controladores) es inmóvil. El resto suelen ser móviles. |
Activar flujo de audio |
En función de la cámara, permite audio en directo. |
En función de la cámara, permite la conexión directa a la cámara en lugar de realizarla a través del servidor con la ficha Ver>Configuración>Video. Se selecciona también Conexión directa a la cámara. |
|
Activar entrada de audio |
En función del diseño de la cámara, permite al usuario hablar por la cámara. |
Activar salida de audio |
En función del diseño de la cámara, se reproduce audio en directo desde la cámara. |
En función del diseño de la cámara, el usuario podrá definir y gestionar comandos de dispositivos compatibles adicionales. Consulte Activación de botones de control. Visite: |
Tarea 1: Asignación de nombre a una nueva cámara de red:
1. En el campo Nombre, introduzca un nombre apropiado y fácilmente identificable para la cámara.
2. En el campo Descripción, introduzca una descripción fácilmente identificable. Por ejemplo, “Cámara junto a puerta delantera”.
3. (Opcional) En el campo ID/Código, introduzca el código o la identificación que utiliza para clasificar e identificar fácilmente sus cámaras.
Tarea 2: Búsqueda de la cámara en la red
1. Introduzca una dirección IP en el campo URL o haga clic en Descubrir dispositivos para buscar dispositivos (dirección IP) en la red. Se abrirá el cuadro de diálogo Descubrir dispositivos en el que se muestra un árbol de dispositivos.
2. Abra la marca para ver una lista de dispositivos.
3. Haga clic en el botón derecho del mouse y seleccione Conectar a Symphony. La dirección IP del dispositivo se muestra en el campo URL.
4. Introduzca un Nombre de usuario y una Contraseña para el dispositivo. (Es posible que aparezca automáticamente).
Tarea 3: Determinación automática o manual de las especificaciones del dispositivo:
Automática:
1. Haga clic en Conectar a cámara. El Tipo de cámara y los valores de Resolución, FPS y Formato de video se detectan y se muestran automáticamente.
Manual:
1. En la lista Fabricante, seleccione la marca o el fabricante de la cámara.
2. Seleccione el Tipo de cámara, y defina los valores de Resolución, FPS y Formato de video según corresponda.
Tarea 4: Especificación de error de movilidad
1. En la lista desplegable Error de movilidad, especifique si el dispositivo se moverá automáticamente a un servidor redundante en caso de error.
• Si se establece en Móvil, el dispositivo se puede mover a otro servidor de la granja durante un error.
• Si se establece en Inmóvil, el dispositivo no se puede mover. Cualquier dispositivo que requiera acceso a los recursos disponibles sólo en un servidor único (por ejemplo, puerto COM, SDK especial o controladores) es inmóvil. El resto suelen ser móviles.
Ficha Video: configuración de funciones avanzadas
Para configurar las funciones avanzadas:
1. Haga clic en la ficha Video. En las listas Grabar video y Grabar audio, seleccione una condición o un horario en el que Symphony deba grabar video y audio en una cámara determinada. Las opciones están disponibles solo si Symphony detecta que una función de grabación es compatible con la cámara.
2. De forma predeterminada, el video se graba 15 segundos antes y después de un evento. Este lapso de tiempo se puede ajustar al introducir un valor en segundos en los campos Pre evento y Post evento.
3. La opción Cambiar velocidad de imágenes de la alarma solo está disponible si Symphony detecta que esta función es compatible con la cámara.
Opción |
Disponible para |
Symphony graba video... |
Siempre |
Todas las cámaras de video |
Para esta cámara específica |
Horario |
Todas las cámaras de video |

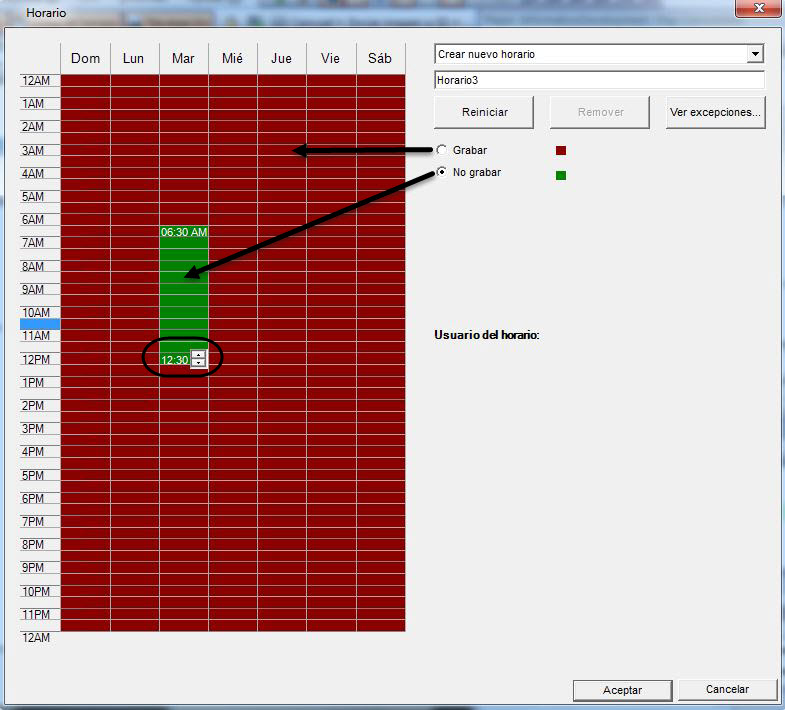

Según el horario que especifique. 1. Haga clic en Fijar horario. A continuación, se abre el cuadro de diálogo Horario. 2. La opción No registrar está seleccionada de forma predeterminada. Con ayuda del mouse, haga clic en los intervalos de fecha y hora durante los que NO desee grabar en video (verde) y, a continuación, haga clic en Aceptar. 3. Puede definir los horarios de grabación en intervalos por minuto. Haga clic en al menos dos cuadrados en una columna. Desplace el mouse sobre el primer cuadrado o sobre el último de la columna (primer intervalo horario o último). Se muestran los botones de intervalos de flechas. Haga clic en las flechas para cambiar el horario en intervalos de minutos.
|
Horario y movimiento detectado por PC |
Cuando el motor de video de detección de movimiento también está seleccionado |
Si hay movimiento, pero solo durante el periodo de tiempo que especifique. |
Movimiento rastreado detectado por PC |
Cuando el motor de video de detección de movimiento también está seleccionado |
Si los objetos se rastrean en la escena (por ejemplo, una persona o vehículo que se mueve por la escena se registra como movimiento, pero las ramas del árbol que se mueven no se rastrearán y, por lo tanto, el video no se grabará) |
Horario y cambios de píxeles detectados por PC |
Cuando el motor de video de detección de movimiento también está seleccionado |
Symphony graba video cuando los cambios de píxeles se detectan como objetos y se rastrean por la escena. Sin embargo, esto sucede únicamente durante el periodo de tiempo especificado. |
Cambios de píxeles detectados por PC |
Cuando el motor de video de detección de movimiento también está seleccionado |
Siempre que se detecten cambios de píxeles. Nota: Un árbol moviéndose por causa de un fuerte viento podría causar cambios de píxeles y, por lo tanto, Symphony grabará video |
Movimiento detectado por cámara |
Cámaras compatibles con la detección de movimiento |
Con ayuda las funciones de detección de movimiento de la propia cámara de red y sin utilizar un motor de analítica de video de Symphony (calidad de detección de movimiento similar a Cambios de píxeles) |
Horario y movimiento detectado por cámara |
Cámaras compatibles con la detección de movimiento |
Registra si se detecta movimiento durante un intervalo de tiempo concreto definido por el usuario. Utilizando las funciones de detección de movimiento de la propia cámara de red y sin utilizar un motor de analítica de video de Symphony |
Nunca |
Todas las cámaras de video |
Nunca se graba video, salvo que se especifique lo contrario en una Regla |
Opción |
Symphony graba audio... |
Nunca |
Nunca se graba audio, salvo que se especifique lo contrario en una Regla |
Lo mismo que el video |
Graba audio según la configuración de grabación de video |
Regla violada |
Graba audio solo cuando se dispara una alarma |
4. Para añadir otra secuencia de video al dispositivo de red actual, haga clic en Añadir nueva secuencia.
• Si el
dispositivo de red permite secuencias de video en red adicionales,
las secuencias se pueden añadir desde el mismo dispositivo físico.
Es una opción útil si se define un video para grabación y otro para video
en directo.
Las opciones de grabación de video disponibles son las mismas que define
la secuencia predeterminada. También es posible definir la resolución
de video independientemente para secuencias adicionales.
5. Para rotar la imagen, seleccione un valor del campo Rotar grados.
6. Si utiliza una cámara PTZ, seleccione un valor en el campo Número máximo de minutos bloqueados para especificar la cantidad de tiempo que debe permanecer una cámara PTZ en su posición actual antes de volver a su configuración predeterminada (posición de inicio).
7. Sólo para lentes de cámaras de 360 grados. Para eliminar la distorsión del video de 360 grados, marque la casilla de verificación Activar tecnología panorámica. En las listas desplegables, seleccione la marca de la cámara y una posición (pared, techo, suelo) para determinar cómo se monta la cámara.
8. Haga clic en Aplicar para guardar su configuración y vaya a la ficha Configuración de analítica o haga clic en Aceptar para guardar la configuración y cerrar el cuadro de diálogo sin configurar los motores de analítica de video seleccionados (se utilizará la configuración predeterminada).
Tarea 1: Activar tecnología panorámica para la cámara Axis:
En el cuadro de diálogo Configuración de servidor, haga clic en la ficha Video.
Marque la casilla de verificación Activar tecnología panorámica.
De las listas desplegables, seleccione la cámara Axis o Eneo y una posición (pared, techo, suelo).

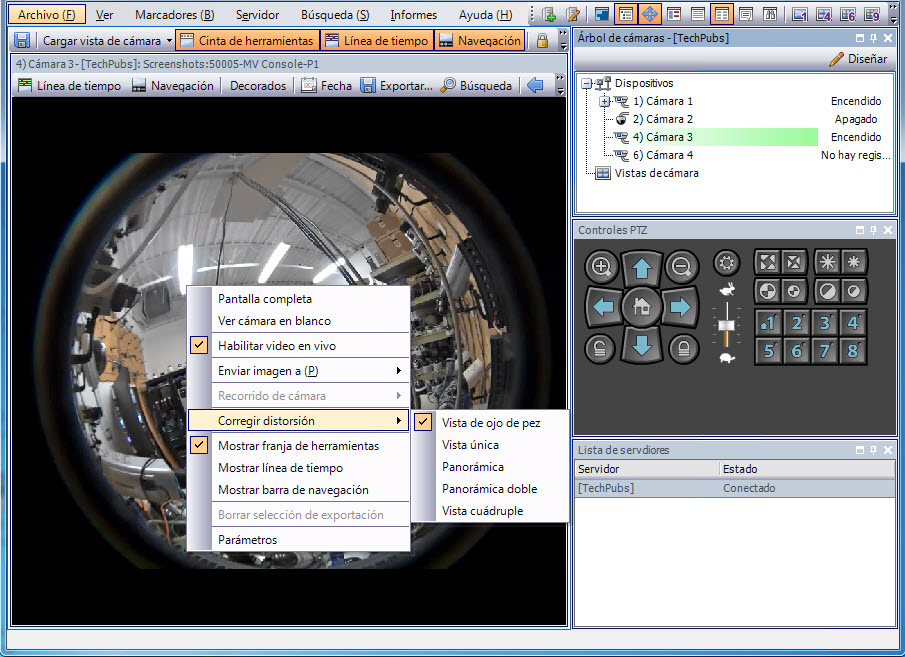

Tarea 2: Seleccione los modos panorámicos en el menú de contexto del panel de la cámara:
Haga clic con el botón derecho sobre el panel que muestra el video (en directo o histórico) de la cámara.
Seleccione Corregir distorsión. Se muestran todas las opciones.

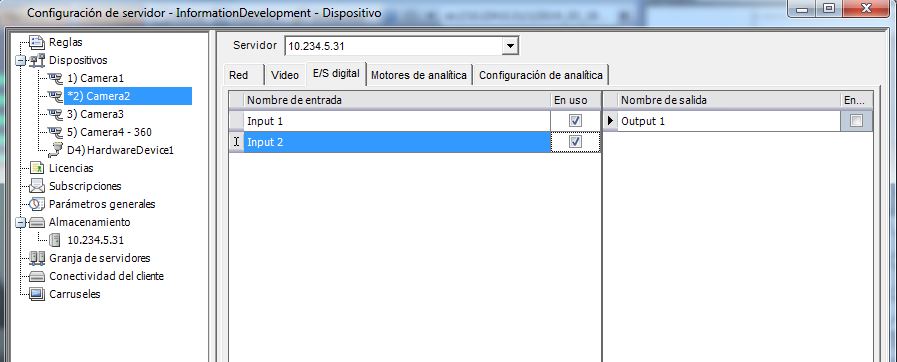

En el caso de las cámaras Axis con E/S digital, aparece la ficha E/S digital.
1. Haga clic en la ficha E/S digital.
2. (Opcional) Para cambiar los nombres de entrada y salida, haga clic en cada fila y escriba el nuevo texto.
3. Marque las casillas de verificación En uso para cada E/S según sea necesario.

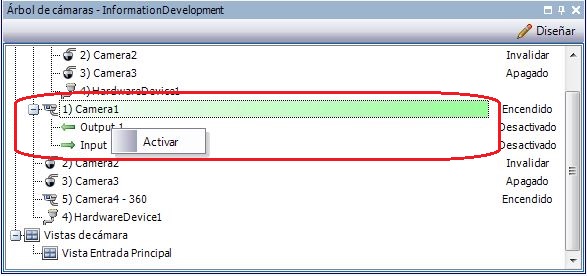

4. Active (o desactive) las salidas de la cámara Axis según sea necesario en el cuadro de diálogo Árbol de cámaras.
Las reglas en Symphony definen qué Evento constituye una alarma en el mundo real (por ejemplo, la violación de un perímetro o incluso un comportamiento sospechoso alrededor de un coche) y qué Acción llevar a cabo después de una alarma (por ejemplo, si se envía un guardia de seguridad al lugar en cuestión).
Las entradas de alarma incluyen detección de movimiento por video desde cámaras de red y dispositivos de E/S externos. Para obtener información sobre a configuración de reglas para dispositivos de E/S, consulte Reglas - Uso del asistente para reglas.
Al seleccionar la ficha Motores
de analítica, se pueden añadir motores de analítica de video individuales
a cada cámara. Se requiere una licencia Enterprise
para activar los motores de video en la ficha Motores
de analítica. Este paso solo es necesario si se va a configurar
la analítica de video en esta cámara.
Consulte Acerca de la analítica de
video.
