Dispositivo – Câmeras de rede (IP) ou servidores de vídeo

Para câmeras de rede ou servidores de vídeo, você pode:

• Adicionar uma câmera de rede

• Configurar recursos avançados, por exemplo, sequencial de gravação

• Configurar mecanismos analíticos (somente licença Enterprise)

Para adicionar uma nova câmera de rede ou um novo servidor de vídeo:

1. No menu Servidor , selecione Configuração. A caixa de diálogo Configuração será exibida com a opção Dispositivos no painel direito.

2. No painel direito, clique em New. A guia Network é exibida.


Campo/botão	Descrição
Discover Devices	Abre a caixa de diálogo Descobrir dispositivos mostrando uma árvore de dispositivos. Expanda o nome da marca para ver uma lista de dispositivos.
View on Web Browser	Abre um navegador da Web para a URL da câmera (endereço IP).
Supported Features	Abre o navegador da Web na lista Aimetis Xnet de dispositivos suportados.
Server	O nome do servidor que gerencia as câmeras.
Nome	Digite um nome adequado e de fácil identificação para a câmera.
Descrição	Digite uma descrição de fácil identificação. Por exemplo, “Câmera próxima à porta da frente”.
ID/Code	Digite o código ou a identificação que você está usando para classificar e identificar com facilidade as suas câmeras.
URL	Endereço IP do dispositivo
Manufacturer	Identifique uma câmera no seu sistema selecionando-a pelo nome da marca.
Nome de usuário	Digite um nome de usuário para acessar a câmera. Ela pode ser pré-estabelecida com base no protocolo da sua empresa.
Senha	Digite uma senha para acessar a câmera. Ela pode ser pré-estabelecida com base no protocolo da sua empresa.
Connect to Camera	O servidor Symphony se conecta à câmera e detecta automaticamente as opções de Resolução , FPS e Formato de vídeo.
Camera Type	Selecione uma das opções: Fixed, PTZ ou Video Server
Fixed	Tipo de câmera fixa.
PTZ	Um tipo de câmera Pan-Tilt-Zoom.
Video Server	Para um dispositivo que utiliza entrada COAX (de uma câmera analógica), possui um compactador e usa a porta da rede como saída.
Resolution	Várias resoluções, por exemplo, 160x120, 176x144, 240x180, 320x240, 480x360, 640x480
FPS	Frames Per Second - Quadros por segundo Cenário de exemplo: • Na câmera FPS = 5 • O usuário seleciona uma análise de vídeo com um FPS padrão (ou escolhe um FPS) que seja diferente da configuração na câmera, por exemplo FPS = 8 Resultados: • Se a câmera for sincronizada com as configurações do Symphony , FPS=8 será usado para streaming das câmeras, descompactação, análise de vídeo, gravação em disco, vídeo ao vivo, gravação histórica e buscas. • Se Formato de vídeo = MJPG • FPS=8 será usado para streaming da câmera, descompactação e análise de vídeo. • FPS=5 será usado para gravação em disco, vídeo ao vivo, gravação histórica e buscas. • Se a câmera NÃO for sincronizada com as configurações do Symphony , o FPS na câmera irá se impor independentemente da configuração no Symphony. Dessa forma, em nosso exemplo, FPS=5 será usado para streaming das câmeras, descompactação, análise de vídeo, gravação em disco, vídeo ao vivo, gravação histórica e buscas.
Video Format	Vários formatos com base no tipo de câmera: MJPG, H264, H264 Unicast, H264 Multicast, H264 Over TCP, H264 Over HTTP, H264 over HTTPS
Failover Movability	Se for definido como Movable, o dispositivo poderá se mover para outro servidor do conjunto durante o failover. Se for definido como Unmovable, o dispositivo não poderá ser movido. Qualquer dispositivo que requeira acesso aos recursos disponíveis apenas em um único servidor (por exemplo, porta COM, SDK ou drivers especiais) será imóvel. Todos os outros geralmente são móveis.
Enable audio streaming	Dependendo da câmera, permite áudio ao vivo.
Suportar conexão direta	Dependendo da câmera, permite conexão direta com a câmera em vez do servidor quando, na guia Exibir>configurações>de vídeo , a caixa de seleção Conexão direta com a câmera também estiver marcada.
Habilitar entrada de áudio	Dependendo do design da câmera, permite que o usuário fale pela câmera.
Habilitar saída de áudio	Dependendo do design da câmera, transmite áudio ao vivo da câmera.
Comando auxiliar	Dependendo do design da câmera, permite ao usuário definir e gerenciar comandos adicionais de dispositivo suportados. Consulte Ativando os botões de controle. Consulte http://www.aimetis.com/Support/kbarticle.aspx?ID=10293

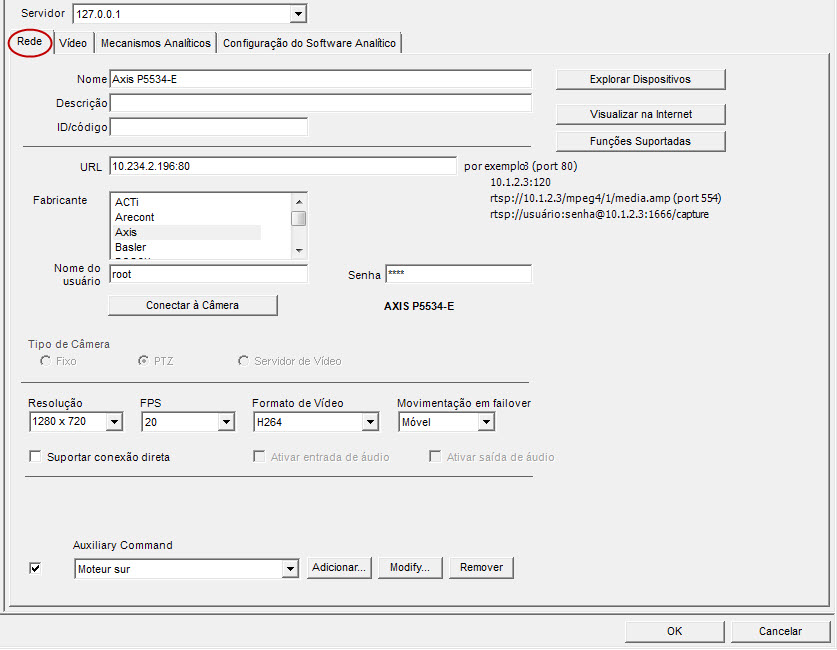

Guia Rede – Identificar uma nova câmera da rede

Tarefa 1: Nomear uma nova câmera de rede:

1. No campo Name, digite um nome adequado e de fácil identificação para a câmera.

2. No campo Descrição , digite uma descrição de fácil identificação. Por exemplo, “Câmera próxima à porta da frente”.

3. (Opcional) No campo ID/Código , digite o código ou a identificação que estiver usando para classificar e identificar com facilidade suas câmeras.

Tarefa 2: Localizar a câmera na rede

1. Digite um endereço IP no campo URL ou clique em Descobrir dispositivos para localizar dispositivos (o endereço IP) na rede. A caixa de diálogo Descobrir dispositivos será aberta mostrando uma árvore de dispositivos.

2. Expanda o nome da marca para ver uma lista de dispositivos.

3. Clique com o botão direito do mouse em um dispositivo e selecione Conectar-se ao Symphony. O endereço IP do dispositivo agora é exibido no campo URL.

4. Digite um Nome de usuário e uma Senha para o dispositivo. (Podem ser exibidos automaticamente.)

Tarefa 3: Determinar automática ou manualmente as especificações do dispositivo:

Automaticamente:

1. Clique em Connect to Camera. A opção Tipo de câmera e os valores das opções Resolução, FPS e Formato de vídeo são detectados e exibidos automaticamente.

Manualmente:

1. Na lista Manufacturer, selecione a marca ou o fabricante da câmera.

2. Selecione o Tipo de câmera, e defina Resolução, FPS e Formato de vídeo adequadamente.

Tarefa 4: Especificar a mobilidade de failover

1. Na lista suspensa Mobilidade de failover , especifique se o dispositivo irá automaticamente para um servidor redundante em condições de failover.

• Se for definido como Móvel, esse dispositivo poderá ir para outro servidor do conjunto durante o failover.

• Se for definido como Imóvel, não poderá ser movido. Qualquer dispositivo que requeira acesso aos recursos disponíveis apenas em um único servidor (por exemplo, porta COM, SDK ou drivers especiais) será imóvel. Todos os outros geralmente são móveis.

Guia Vídeo – Configurar recursos avançados

Para configurar recursos avançados:

1. Clique na guia Vídeo . Nas listas Gravar vídeo e Gravar áudio, selecione uma condição ou uma programação em que o Symphony deve gravar vídeo e áudio em uma câmera específica. As opções estarão disponíveis somente se o Symphony tiver detectado que um recurso de gravação é suportado por sua câmera.

2. Por padrão, o vídeo é gravado 15 segundos antes e depois de um evento. Você pode ajustar esse total inserindo um valor em segundos nos campos Pré-evento e Pós-evento.

3. A opção Alterar taxa de quadros no alarme estará disponível somente se o Symphony tiver detectado que esse recurso é suportado por sua câmera.


Opção	Disponível para	O Symphony grava vídeo...
Always	Todas as câmeras de vídeo	Da câmera específica

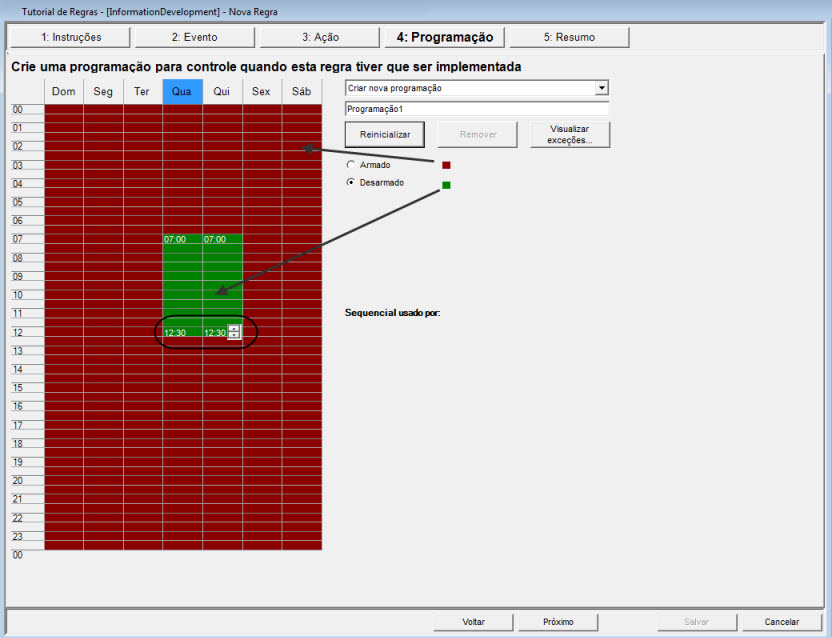

Schedule	Todas as câmeras de vídeo	Na programação que você especificar. 1. Clique em Definir programação. A caixa de diálogo Programação será aberta. 2. Por padrão, a opção Não gravar é selecionada. Usando o mouse, clique nos intervalos de data e hora nos quais você NÃO deseja que o vídeo seja gravado (verde) e clique em OK. 3. Você pode definir programações de gravação em intervalos de minutos. Clique em pelo menos dois quadrados em uma coluna. Passe o mouse sobre o primeiro ou o último quadrado na coluna (primeiro ou último intervalo de hora). Os botões de seta serão exibidos. Clique nas setas para alterar os tempos por intervalos de minuto.
Programação e movimento detectado pelo computador	Quando o mecanismo do vídeo de detecção de movimento também é selecionado	Em movimento, mas apenas durante o período que você especificar.
Movimento rastreado detectado pelo computador	Quando o mecanismo do vídeo de detecção de movimento também é selecionado	Se os objetos forem rastreados na cena (por exemplo, uma pessoa ou um veículo se movendo na cena é rastreado como movimento, mas o movimento de ramos da árvore não deve ser rastreado e, portanto, o vídeo não será gravado).
Programação e alterações de pixel detectadas pelo computador	Quando o mecanismo do vídeo de detecção de movimento também é selecionado	Symphony grava vídeo sempre que alterações de pixel são detectadas conforme os objetos são monitorados pela cena, mas apenas durante o período de tempo especificado.
Alterações de pixel detectadas pelo computador	Quando o mecanismo do vídeo de detecção de movimento também é selecionado	Sempre que forem detectadas alterações de pixel. Observação: o movimento de uma árvore com vento forte pode provocar alterações de pixel e, portanto, fazer com que o Symphony grave vídeo.
Movimento detectado pela câmera	Câmeras que suportam a detecção de movimento	Uso de recursos de detecção de movimento dentro da própria câmera da rede e não de um mecanismo de análise de vídeo do Symphony (qualidade da detecção de movimento semelhante a Alterações de pixel)
Programação & Movimento detectado pela câmera	Câmeras que suportam a detecção de movimento	Grava se o movimento for detectado durante um intervalo de tempo específico, conforme definido pelo usuário. Uso de recursos de detecção de movimento dentro da própria câmera da rede e não de um mecanismo de análise de vídeo do Symphony
Never	Todas as câmeras de vídeo	Nunca grava o vídeo, a menos que haja especificação para isso em uma Rule


Opção	O Symphony grava áudio...
Never	Nunca grava áudio, a menos que haja especificação para isso em uma Rule
Same as video	Grava o áudio com base nas configurações de gravação de vídeo
Rule Broken	Grava o áudio apenas quando um alarme é acionado

Caixa de grupo Misc:

4. Para adicionar outro fluxo de vídeo do dispositivo de rede atual, clique em Add a new Stream.

• Se o dispositivo de rede permitir transmissões adicionais de vídeo de rede, elas poderão ser adicionadas a partir do mesmo dispositivo físico. Útil quando um vídeo é definido para gravação e outro para vídeo ao vivo.

As opções de gravação de vídeo disponíveis são as mesmas definidas pela transmissão padrão. A resolução de vídeo também pode ser definida independentemente para um ou mais fluxos adicionais.

5. Para girar a imagem, selecione um valor no campo Girar graus .

6. Se estiver usando uma câmera PTZ, selecione um valor no campo Máximo de minutos travada para especificar por quanto tempo uma câmera PTZ deve permanecer em sua posição atual antes de voltar à sua predefinição (Posição inicial).

Caixa de grupo Panoramic Settings:

7. Somente para lentes de câmera 360 graus. Para eliminar a distorção do vídeo 360 graus, marque a caixa de seleção Habilitar tecnologia panorâmica. Nas listas suspensas, selecione a marca da câmera e uma Posição (parede, teto, solo) para o modo como a câmera é montada.

8. Clique em Aplicar para salvar as configurações e vá para a guia Configuração da análise, ou clique em OK para salvar as configurações e fechar a caixa de diálogo sem configurar os mecanismos de análise de vídeo selecionados (as configurações padrão serão usadas).

A funcionalidade genérica de eliminar a distorção tem suporte para Axis M3007 e Eneo 5MP Fisheye

Tarefa 1: Habilitar a tecnologia panorâmica para a câmera Axis:

Na caixa de diálogo Configuração do servidor, clique na guia Vídeo.
Marque a caixa de seleção Habilitar tecnologia panorâmica.
Nas listas suspensas, selecione a câmera Axis ou Eneo e uma Posição (parede, teto, chão).

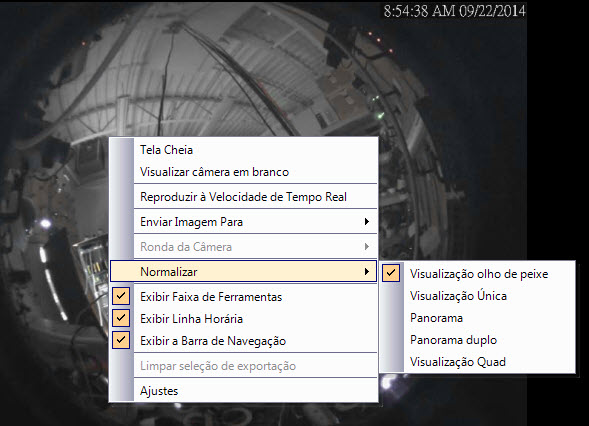

Tarefa 2: Selecione modos panorâmicos no menu de contexto do painel para a câmera:

Clique com o botão direito do mouse no painel que exibe o vídeo (ao vivo ou histórico) da câmera.
Selecione Eliminar distorção. Todas as opções serão exibidas.

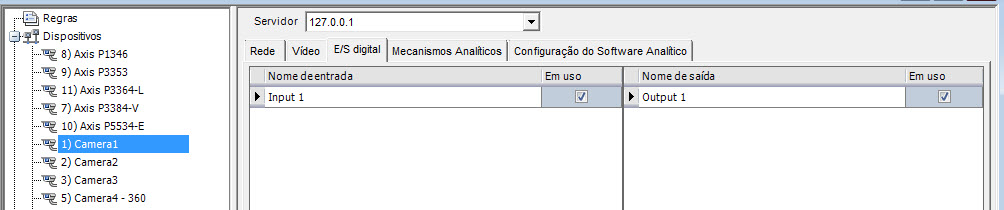

Guia E/S digital

Para as câmeras Axis com E/S digital, a guia Digital I/O é exibida.

1. Clique na guia E/S digital.

2. (Opcional) Você pode alterar os nomes de entrada e saída clicando em cada linha e digitando novo texto.

3. Marque as caixas de seleção In Use para cada E/S, conforme necessário.

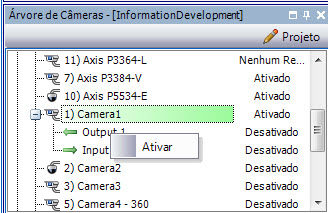

4. Ative (ou desative) cada saída da câmera Axis conforme necessário na caixa de diálogo Árvore da câmera.

Regras no Symphony para câmeras com E/S digital

No Symphony , as regras definem qual Evento constitui um alarme no mundo real (por exemplo, uma violação de perímetro ou até mesmo um comportamento suspeito perto de um carro) e qual Ação deve ser executada após a geração de um alarme (por exemplo, se um guarda de segurança deve ser enviado ao local em questão).

As entradas de alarme incluem detecção de movimento no vídeo a partir de câmeras de rede e dispositivos de E/S externos. Para configurar as regras para dispositivos de E/S, consulte Regras - Usando o Assistente de regras.

Guias Mecanismos de análise e Configuração da análise – Adicionar mecanismos de vídeo

Selecionando a guia Mecanismos de análise , mecanismos de análise de vídeo específicos podem ser adicionados a cada câmera. É necessária uma licença Enterprise para ativar os mecanismos de vídeo na guia Mecanismos de análise . Essa etapa só será necessária se a análise de vídeo precisar ser configurada nessa câmera.
Consulte Sobre a análise de vídeo.
